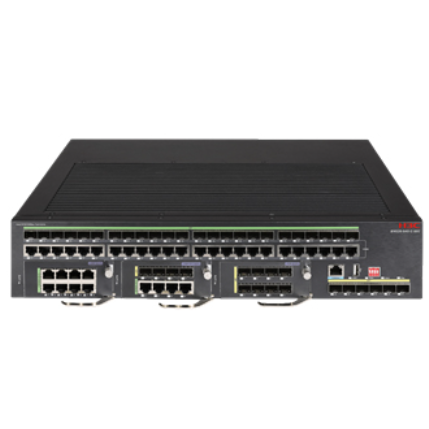

H3C IE4520系列模塊化工業以太網交換機是新華三技術有限公司（以下簡稱H3C公司）自主開發的三層千兆以太網交換機產品，是為要求具備高性能、高端口密度、高可靠性且環境惡劣的工業互聯網絡環境而設計的智能型可網管交換機?；跇I(yè)界領先的高性能硬件架構和H3C先進的Comware軟件平臺開發，同時基于強大的統一交換平臺，實現豐富強大的互聯功能。H3C IE4520系列交換機可集成無線控制功能，實現接入層無線/有線本地轉發，消除無線控制帶寬瓶頸，擴大無線部署規模，節省用戶投資成本。H3C IE4520系列交換機在擁有強大性能的同時，采用了無風扇（IE4520-54S-C-SEC為有風扇）、冗余電源的設計，可以在-40~70℃的環境下工作，還支持IP40（IE4520-54S-C-SEC為IP30）的防護等級。

H3C IE4520系列以太網交換機提供10/100/1000Base-T自適應以太網端口和10GE SFP+光口，并通過子卡可支持GE電口、SFP光口的擴展，IE4520-54S-C-SEC款型還可以擴展安全插卡、工控插卡、管理插卡等，為用戶提供了靈活的業務擴展方式。在工業互聯網中，IE4520可以作為核心側設備使用，下聯IE4320系列交換機，上聯萬兆核心設備，并且通過豐富的業務特性，為用戶提供強大的網絡支持。

H3C IE4520系列工業以太網交換機目前包含如下型號：

IE4520-30S-C：6個1G/10G SFP+端口，3個擴展槽位，雙路冗余電源輸入：AC220V/DC220V;

IE4520-30S-C-DC：6個1G/10G SFP+端口，3個擴展槽位，雙路冗余電源輸入：DC24~48V;；

IE4520-54S-C：24個Combo端口（10/100/1000BASE-T電口或者100/1000BASE-X SFP端口），6個1G/10G SFP+端口，3個擴展槽位，雙路冗余電源輸入：AC220V/DC220V;

IE4520-54S-C-SEC：24個Combo端口（10/100/1000BASE-T電口或者100/1000BASE-X SFP端口），6個1G/10G SFP+端口，3個擴展槽位，雙路冗余電源輸入：AC220V/DC220V;

LS5M1IEGP8：8個10/100/1000BASE-T電口；

LS5M1IEGT4GP4：4個10/100/1000BASE-T電口，4個100/1000BASE-X SFP端口

LS5M1IEGT8：8個100/1000BASE-X SFP端口

IE-Module-4X：4個1G/10G SFP+端口

LSWM2-iMC: H3C 智能網管系統模塊

LSWM2EC: H3C 鷹視掃描器模塊

LSWM3EC: H3C 工控安全插卡模塊

LSPM6FWD: H3C S5000系列 SecBlade IV 下一代防火墻模塊

精工品質，堅如磐石

IE4520 系列工業交換機嚴格按照工業規范要求而開發出的新一代工業交換機，全系列交換機基于工業級硬件器件支撐平臺開發，在同等情況下元器件可靠性明顯高于商業器件。

采用無風扇散熱能量回路設計，通過內置散熱片、散熱導膠等多重散熱結構設計使其能夠在各種惡劣環境中的表現始終如一，電路板帶有三防涂層，工作溫度范圍可達-40-70℃。支持防雷、防浪涌，可適應多種室外惡劣環境。

IE4520 系列交換機達到IP40的防護等級,其中IE4520-54S-SEC 為IP30防護等級。

多業務融合

IE4520系列交換機基于H3C的開放業務架構（OAA），不僅可以提供傳統交換機的功能，而且可以集成包括OPA插卡，包括鷹視插卡、IMC插卡、工業安全插卡、下一代防火墻插卡，融合管理、安全能力。具有IPv4/IPv6雙棧能力。硬件1588V2、SyncE使IE4520系列工業交換機成為一個融合的多業務的承載平臺。

豐富的軟件特性

支持Internet寬帶接入，可用于軌交、工廠、安防等惡劣條件下的千兆接入，支持VOD等多媒體服務，支持VoIP等時延敏感的語音業務。提供支持組播的音頻和視頻的服務功能，提供千兆端口接入，提供萬兆或千兆上行。支持Jumbo Frame，支持802.1X，MAC認證，端口安全，支持LACP協議，支持4K個VLAN，支持最大64K MAC地址及黑洞MAC等特性，支持基于端口的二三層優先級自動映射，支持基于端口的鏡像，支持重定向，支持端口隔離，支持訪問控制列表，支持端口限速，支持IPv6，支持以太網OAM：802.3ah 和802.1ag (CFD:Connectivity Fault Detection，連通錯誤檢測）豐富IPv6功能?？梢詤^(qū)分環網端口和業務端口，支持將環網（RRPP、ERPS、MRP）端口劃為獨立的廣播域，杜絕網絡風暴。任意兩個端口可用于組成自愈環網，支持多個獨立自愈環。

完備的安全控制策略

IE4520系列交換機支持EAD（終端準入控制）功能，配合后臺系統可以將終端防病毒、補丁修復等終端安全措施與網絡接入控制、訪問權限控制等網絡安全措施整合為一個聯動的安全體系，通過對網絡接入終端的檢查、隔離、修復、管理和監控，使整個網絡變被動防御為主動防御、變單點防御為全面防御、變分散管理為集中策略管理，提升了網絡對病毒、蠕蟲等新興安全威脅的整體防御能力。

IE4520系列交換機支持集中式MAC地址認證、802.1x認證、支持用戶帳號、IP、MAC、VLAN、端口等用戶標識元素的動態或靜態綁定，同時實現用戶策略（VLAN、QoS、ACL）的動態下發；支持配合H3C公司的iMC系統對在線用戶進行實時的管理，及時的診斷和瓦解網絡非法行為。

IE4520系列交換機提供增強的ACL控制邏輯，支持超大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下發，在簡化用戶配置過程的同時，避免了ACL資源的浪費。另外，IE4520系列還將支持單播反向路徑查找技術（uRPF），原理是當設備的一個接口上收到一個數據包時，會反向查找路徑來驗證是否存在從該接收接口到包中制定的源地址之間的路由，即驗證了其真實性，如果不存在就將數據包刪除，這樣我們就可以有效杜絕網絡中日益泛濫的源地址欺騙。

IRF2（第二代智能彈性架構）

IE4520 系列交換機支持IRF2（第二代智能彈性架構）技術，將多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備，也就是說，用戶可以將這多臺設備看成一臺單一設備進行管理和使用。IRF可以為用戶帶來以下好處：

簡化管理 IRF架構形成之后，可以連接到任何一臺設備的任何一個端口就以登錄統一的邏輯設備，通過對單臺設備的配置達到管理整個智能彈性系統以及系統內所有成員設備的效果，而不用物理連接到每臺成員設備上分別對它們進行配置和管理。

簡化業務 IRF形成的邏輯設備中運行的各種控制協議也是作為單一設備統一運行的，例如路由協議會作為單一設備統一計算，而隨著跨設備鏈路聚合技術的應用，可以替代原有的生成樹協議，這樣就可以省去了設備間大量協議報文的交互，簡化了網絡運行，縮短了網絡動蕩時的收斂時間。

彈性擴展 可以按照用戶需求實現彈性擴展，保證用戶投資。并且新增的設備加入或離開IRF架構時可以實現“熱插拔”，不影響其他設備的正常運行。

高可靠 IRF的高可靠性體現在鏈路，設備和協議三個方面。成員設備之間物理端口支持聚合功能，IRF系統和上、下層設備之間的物理連接也支持聚合功能，這樣通過多鏈路備份提高了鏈路的可靠性；IRF系統由多臺成員設備組成，一旦Master設備故障，系統會迅速自動選舉新的Master，以保證通過系統的業務不中斷，從而實現了設備級的1：N備份；IRF系統會有實時的協議熱備份功能負責將協議的配置信息備份到其他所有成員設備，從而實現1：N的協議可靠性。

高性能 對于高端交換機來說，性能和端口密度的提升會受到硬件結構的限制。而IRF系統的性能和端口密度是IRF內部所有設備性能和端口數量的總和。因此，IRF技術能夠輕易的將設備的交換能力、用戶端口的密度擴大數倍，從而大幅度提高了設備的性能。

SDN（軟件定義網絡）

軟件定義網絡（Software Defined Network，SDN）是一種創新的網絡架構體系。其核心技術Openflow通過將網絡的控制層和數據轉發層進行分離，大幅簡化了網絡的管理及維護難度，更為重要的是實現了網絡流量的靈活控制，為核心網絡及應用的創提供了良好的網絡平臺。

IE4520 系列工業交換機可支持OPENFLOW 1.3標準支持普通模式和OPENFLOW模式切換，支持大規格流表，配合H3C SDN controller 工作于ACCESS層，可輕松實現大規模二層架構組網并為現有網絡提供了快速添加用戶的功能；在大幅簡化網絡管理的難度的同時可顯著降低網絡維護的成本。IE4520系列工業交換機還可以融合進H3C的SNA先知網絡架構，為客戶設計全世界最先進的網絡架構和解決方案。SNA提供網絡方案設計模板庫，內置常見企業組網方案模型，基于客戶意圖，參考行業其他客戶網絡建設成功經驗，幫助客戶智能化的設計網絡架構；SNA還可以為客戶秒級構建滿足業務需要的好網絡，SNA的網絡自動化配置器，網絡自動部署、策略自動下發，故障替換即插即用，無論是Uderlay的基礎設施搭建還是Overlay網絡云化業務的部署全部自動化執行，徹底消除命令行；SNA也可以提供網絡先知分析器，基于大數據的運維知識經驗共享；分析器會連接所有的版本缺陷庫，網上問題經驗庫，共享全世界的運維經驗；其次基于AI算法，洞察客戶網絡和業務的狀態，提前預警，使網絡故障可預測，真正做到未雨綢繆，先知先決。

雙向轉發檢測（BFD）

BFD可以提供毫秒級的檢測，可以實現鏈路的快速檢測，BFD通過與上層路由協議聯動，可以實現路由的快速收斂，確保業務的永續性。BFD能夠與相鄰系統建立對等關系，然后，每個系統以協商的速率監測來自其他系統的BFD速率。監測速率能夠以毫秒級增量設定。當對等系統沒有接到預先設定數量的數據包時，它推斷BFD保護的軟件或硬件基礎設施發生故障，不管基礎設施是標記交換路徑、其他類型的隧道還是交換以太網絡。BFD部署在路由器和其他系統的控制平面上。BFD檢測到的網絡故障可以由轉發平面恢復或由控制平面恢復。

支持PTP與SyncE

IEEE 1588v2作為一種主從同步系統，在系統的同步過程中，主時鐘周期性發布PTP時間同步協議及時間信息，從時鐘端口接收主時鐘端口發來的時間戳信息，系統據此計算出主從線路時間延遲及主從時間差，并利用該時間差調整本地時間，使從設備時間保持與主設備時間一致的頻率與相位。IEEE1588v2可以同時實現頻率同步和時間同步，時間傳遞的精度保證主要依賴于兩個條件計數器頻率準確和鏈路的對稱性。與傳統授時技術相比，IEEE1588v2有著明顯的優勢。其采用雙向信道，精度為20ns級，費用低，能適應不同的接入環境等等。在對精度不斷要求提高的行業背景下，IEEE1588v2已成為一種發展的必然趨勢。

IE4520系列全端口支持硬件1588V2、SynCE，且IE4520系列擴展插卡全端口支持硬件1588V2、SynCE。

完美兼容工業協議

支持泛在工業協議透明傳輸。

支持被 Profinet、Ethernet/IP、Modbus 工業總線協議監控和管理，滿足上位機組態軟件將PLC、變頻器等控制器與工業交換機一張網絡管理。兼容國內外品牌PLC廠商。

支持CC-Link工業協議，與支持該協議的PLC產品通信。

出色的管理性

IE4520系列工業交換機的以太管理接口，支持SNMPv1/V2/v3，支持iMC智能管理中心。支持CLI命令行，Web網管，TELNET及FTP配置，支持SSH2.0、SSL等加密方式，使得管理更加安全。

IIE4520系列工業交換機支持BIMS協議，能自動從服務器下載配置文件和應用程序，實現零配置啟動，大幅度降低了大型網絡和復雜網絡的初始配置工作量。

設備上有四個撥碼開關，可以對流量控制功能，端口聚合功能，端口隔離功能，環路檢測功能實現一鍵化管理

IE4520系列工業交換機支持Tr069協議，支持零配置開局，簡化開局成本。

SmartMC（智能管理中心）

隨著網絡規模的增加，網絡邊緣需要使用大量的接入設備，這使對這些設備的管理工作非常繁瑣。SmartMC的主要目的就是解決大量分散的網絡設備的集中管理問題。旨在解決小企業以交換機為主的運維任務。SmartMC以設備內置及圖形化操作的方式，實現對網絡的統一運維及管理

SmartMC四大業務板塊簡化運維及管理：

智能管理：主要包括設備角色選定、FTP服務器配置、全局配置及網管口配置等

智能運維：主要包括組管理、設備或組升級備份、監控及設備故障替換等

可視化：主要包括組網拓?fù)淇梢暭肮芾怼⒃O(shè)備列表展示等

智能業務：主要包括用戶管理等：在創建了網絡接入類用戶并成功激活后，這些用戶可以通過一鍵布防的端口來訪問SmartMC網絡內部。

IE4520系列工業交換機可作為SmartMC的被管理設備，作為被管理設備連接到SmartMC網絡，可實現輕松維護。

IE4520系列交換機可作為SmartMC的管理設備，通過IE4520系列登錄到SmartMC網絡即可對整網進行統一管理。

多重可靠性保護

IE4520系列交換機具備設備級和鏈路級的多重可靠性保護。

IE4520系列交換機，支持雙路交流冗余電源的可靠性設計，可以根據實際環境的需要靈活配置交流或直流電源模塊，此外整機還支持電源的故障檢測及告警，這些設計使設備具備了更高的可靠性。

支持硬件層級雙boot，采用兩個FLASH芯片存儲boot軟件（系統引導程序），實現硬件級boot冗余備份，避免因FLASH芯片故障導致交換機無法啟動。

除了設備級可靠性以外，該產品還支持豐富的鏈路級可靠性技術，包括LACP/STP/RSTP/MSTP/Smart Link/RRPP快速環網保護機制等保護協議，支持IRF2智能彈性架構，支持1：N冗余備份，支持環形堆疊，支持跨設備的鏈路聚合，極大提高網絡可靠性，當網絡上承載多業務、大流量的時候也不影響網絡的收斂時間，保證業務的正常開展

iNQA智能網絡質量分析

IE4520系列支持iNQA（Intelligent Network Quality Analyzer，智能網絡質量分析），iNQA適用于大規模IP網絡、可快速測量網絡性能的檢測機制，H3C IE4520目前支持丟包測量，可測量正向、反向以及雙向的丟包情況（包括丟失的報文數、報文的丟失率、丟失的字節數、字節的丟失率），利用測量結果可快速定位丟包時間、丟包位置、丟包嚴重程度。

eMDI增強型媒體傳輸質量

IE4520系列支持eMDI（Enhanced Media Delivery Index，增強型媒體傳輸質量指標），eMDI專門為視頻、音頻業務設計的網絡質量監控和故障定界方案，可直接對IP網絡中各個網絡節點上指定的由TCP或RTP承載的業務報文進行實時監控與分析。網絡管理員可以結合多個網絡節點的監控與分析結果，對故障位置進行快速定界。

音頻質量分析

多媒體音頻、視頻業務在日常生活中應用廣泛，且內容豐富多樣，用戶對多媒體服務體驗要求日益提高。傳統網絡設備在傳輸用戶流量過程中對多媒體流量與其它流量不作區分，在發生網絡擁塞時，多媒體音、視頻業務可能會出現卡頓的現象，嚴重影響用戶體驗。

IE4520系列支持服務質量分析功能，可識別用戶基于SIP（Session Initiation Protocol，會話初始協議）的多媒體流量，開啟本功能后本設備優先轉發該類流量，以保障服務質量，并且本設備會對該類流量進行分析，收集并保存流量信息與會話信息。

綠色節能

IE4520系列工業交換機采用節能芯片以及創新的架構設計方案，實現千兆交換機的低功耗，給用戶帶來綠色、環保、節能的全新網絡接入產品，降低用戶維護成本。

IE4520系列工業交換機采用多種綠色節能設計，包括端口自動節能，如果在一段時間內接口狀態始終為down，則系統自動停止對該接口供電，自動進入節能模式；支持EEE節能功能，端口如果在連續一段時間之內空閑，系統會將該端口設置為節能模式，當有報文收發時再通過定時發送的監聽碼流喚醒端口恢復業務，達到節能的效果，滿足材料環保與安全性的歐盟RoHS標準。

掉電告警

IE4520系列工業交換機使用冗余電源輸入，支持單路電源異常告警。

支持IEEE掉電告警dying gasp，能夠在雙路電源均出現故障時，下電前向網管發出告警。
